Ещё один вид пайки, который довольно часто используется в производстве микросхем — смд монтаж. Этот вид подходит для крепления микросхем в односторонних или двусторонних печатных платах.
Смд монтаж на печатные платы можно отнести к поверхностному методу пайки, ещё есть сквозной и комбинированный. При нём контакты всех элементов не проходят через саму пластину, а крепятся только к её поверхности. Либо на внутренние слои, если пайка осуществляется на многослойную плату.

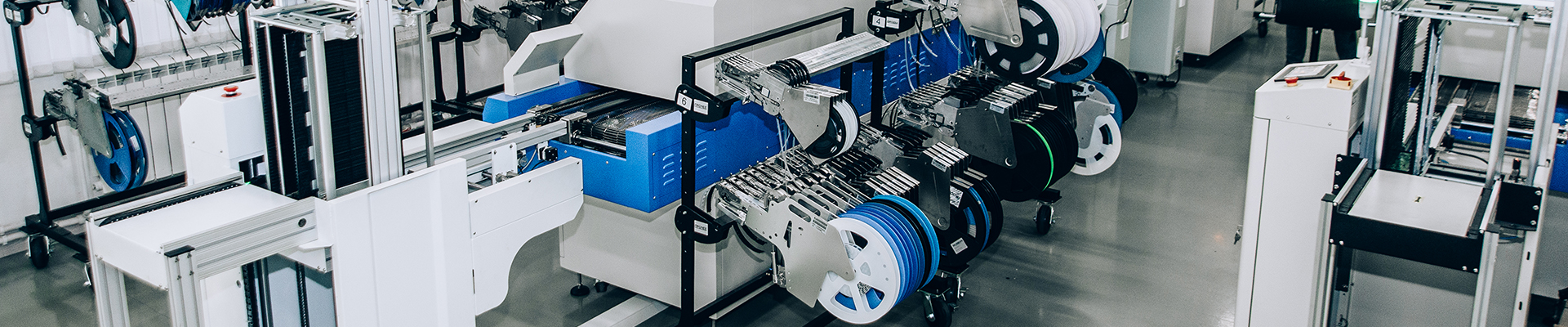

Для успешного поверхностного монтажа SMD необходимо использование высокоточного паечного оборудования.
Весь процесс можно условно разбить на следующие этапы:
-
Сначала производится сама печатная плата, к которой будут в дальнейшем монтироваться поверхностные электронные компоненты.
-
На поверхность наносится паяльная паста. Наносить её можно двумя способами: дозатором типа шприцевого, если есть трафареты — трафаретным принтером;
-
Устанавливаются электронные компоненты;
-
Плата отправляется в печь, чтобы паяльная паста оплавилась;
-
После обработки изделие моется, сушится;
-
На поверхность наносится лак или другое защитное покрытие.
Особое внимание следует уделить этапу нагрева паяльной пасты, поскольку от неправильной температуры вся микросхема или её отдельные части могут выйти из строя. Чаще всего для нагрева используется конвекционный способ. Однако, не всегда. Для установки отдельных смд элементов или просто мелкосерийного производства лучше пользоваться паяльным феном. Использование фена позволяет регулировать термонагрузку на элементы.
Особенности поверхностного монтажа
В отличие от выводного монтажа, во время которого пайка контактов происходит как бы в саму плату, поверхностный монтаж предполагает, что все действия будут происходить на поверхности. Поэтому у данного вида крепления есть ряд своих особенностей, которые нужно учитывать ещё на этапе подготовки.
Особое внимание нужно уделить качеству пасты, поскольку во время пайки она будет выполнять сразу несколько функций. В данном способе пайки не нужен ни флюс, ни припой. Паяльная паста справляется с обеими этими функциями. Очищается поверхность, к которой будут крепиться детали, обеспечивается более качественное соединение.
Какие функции выполняет паяльная паста во время SMD- пайки;
-
очищает поверхность пластины от оксидов;
-
обеспечивает поступление припоя на контактные площадки;
-
контролирует, чтобы припой не растекался;
-
фиксирует компоненты на поверхности;
-
выполняет роль контакта между всеми элементами.
В состав паяльной пасты входит:
-
флюс;
-
припой в виде порошка;
-
стабилизирующие элементы.
Плюсы и минусы поверхностного монтажа
Поверхностный монтаж в последнее время используется гораздо чаще, чем выводной. Это позволяет сократить срок производства деталей и их себестоимость, как следствие.
Какие ещё плюсы есть у поверхностного монтажа:
-
меньше размеры самого контакта;
-
не нужно после пайки обрезать выводы;
-
элементы меньше и легче;
-
не нужно перед пайкой делать в плате отверстия;
-
нет ограничений по материалам, подойдут даже металлические пластины;
-
просто монтировать;
-
проще автоматизировать.
На последнем преимуществе остановимся подробнее: между всеми этапами есть довольно большой промежуток времени, и все они могут быть автоматизированы частично или полностью.
Чем меньше ручного труда, тем дешевле выходит печатная плата, и тем выше скорость её изготовления. К тому же, автоматизация производства позволяет реорганизовать производство, не содержать большой штат инженеров и рабочих.
Также в пользу поверхностного монтажа говорят следующие факты:
-
готовая плата выходит легче и компактнее;
-
выше плотность компонентов.
Какие есть недостатки у СМД-монтажа.
-
Нужно более дорогое и сложное оборудование, инструменты;
-
Осуществлять и контролировать процесс должен высококвалифицированный инженер;
-
Есть риск испортить всю микросхему если выставить при групповой пайке неверную температуру;
-
Качество материалов и условия их хранения должны соответствовать гостам и техническим стандартам.
