Описание

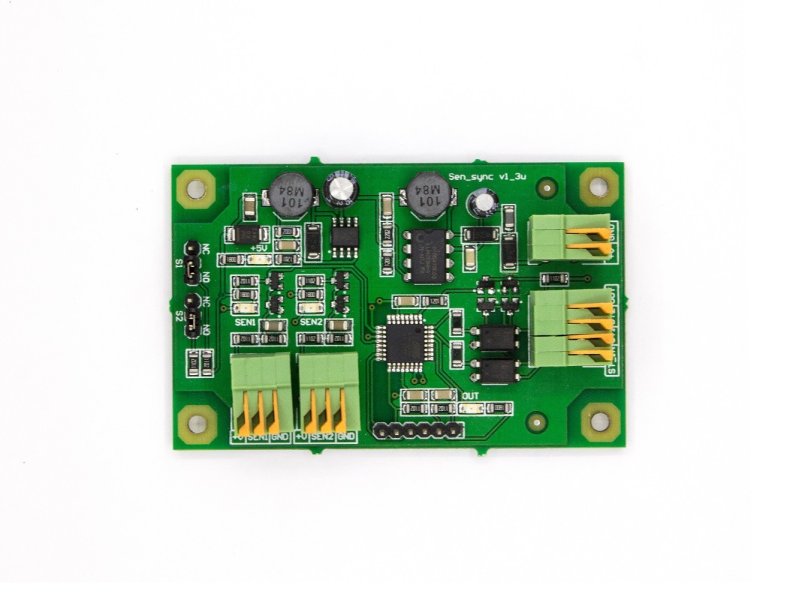

Устройство предназначено для выравнивания портала станка ЧПУ с 4 осями. На вход подается сигнал STEP от управляющего контроллера, который транслируется на два драйвера шаговых двигателей по оси Y. Также к устройству подключаются два концевых датчика, по срабатыванию которых блокируется сигнал STEP на соответствующую ось. После срабатывания обоих датчиков сигнал поступает на вход датчика Y управляющего контроллера. Таким образом устраняется необходимость использовать зависимую ось для выравнивания портала.
Напряжение питания: 12-48 В.
Есть возможность ручной настройки входов в зависимости от логики работы датчиков (NC или NO).
