Резервирование почти всегда обсуждается уже после первой серьёзной поломки. Пока устройство работает стабильно, вопрос избыточности кажется излишним. Но как только отказ одного узла приводит к остановке всей системы, становится понятно, что архитектура была изначально уязвимой. В промышленной электронике резервирование — это не запас «на всякий случай», а инструмент управления рисками.
Где резервирование действительно необходимо
Не каждое устройство требует дублирования. В простых системах отказ может быть допустимым или легко устраняемым. Но в оборудовании, работающем непрерывно или обслуживающем критические процессы, одиночная точка отказа становится проблемой.
К таким системам относятся:
- устройства с круглосуточной работой;
- удалённые узлы без быстрого доступа;
- оборудование, связанное с безопасностью или технологическим процессом;
- системы, где простой приводит к финансовым потерям.
В этих случаях резервирование закладывается как часть архитектуры, а не как дополнительная опция.
Одиночная точка отказа как главный ориентир
Перед внедрением резервирования важно понять, где именно устройство уязвимо. Любой элемент, отказ которого останавливает работу системы, считается одиночной точкой отказа. Это может быть не только компонент, но и линия питания, соединение или программный узел.
Иногда такие точки неочевидны. Например, общий стабилизатор питания для нескольких модулей или единый интерфейс связи, через который проходит весь обмен данными. Внешне система может выглядеть распределённой, но фактически зависеть от одного элемента.
Анализ таких мест позволяет определить, где резервирование действительно оправдано, а где оно лишь усложнит конструкцию.

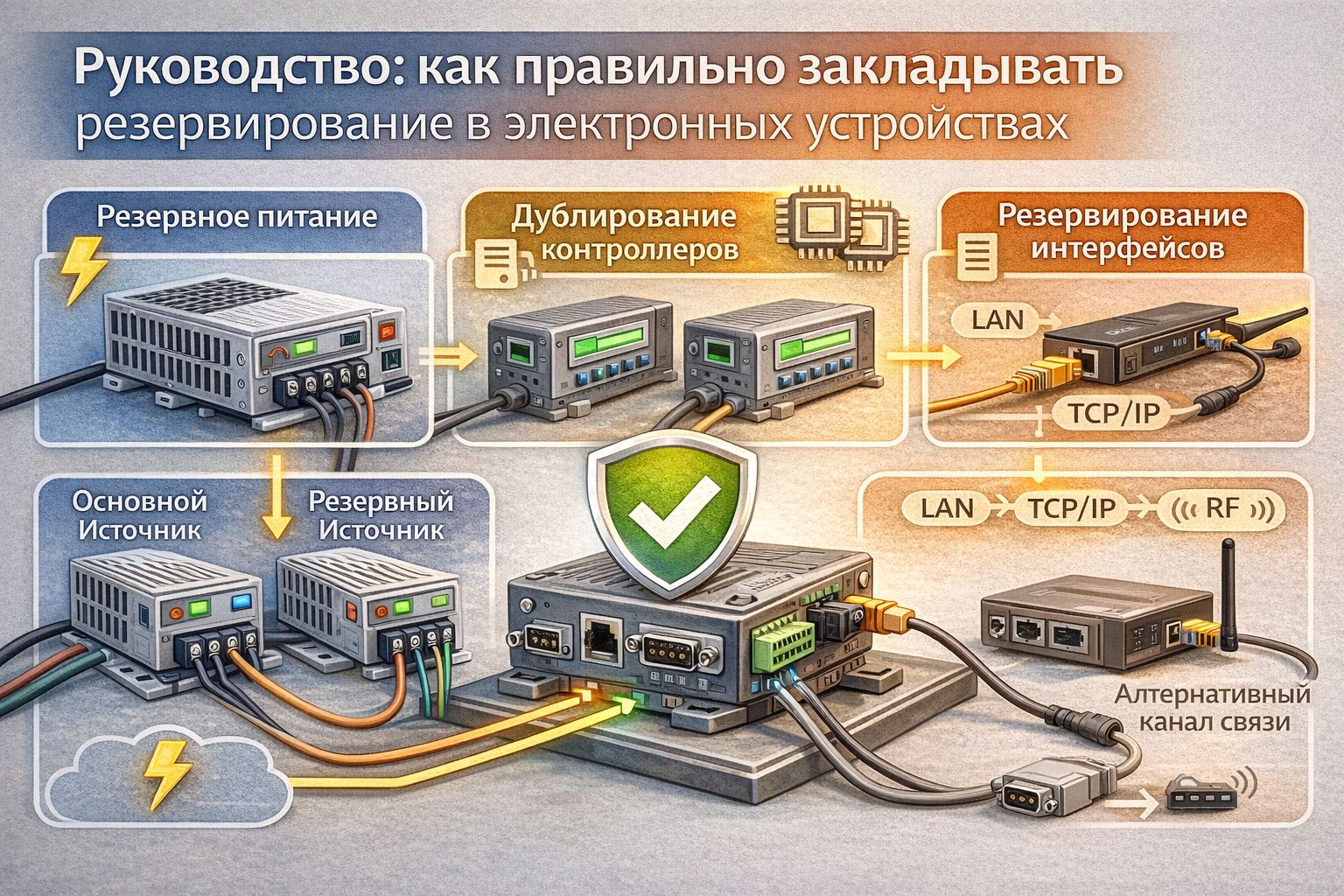

Виды резервирования и их особенности
На практике используются разные подходы, и выбор зависит от требований к системе. Самый простой вариант — холодное резервирование. В этом случае запасной узел включается только при отказе основного. Это экономично, но требует времени на переключение.
Горячее резервирование предполагает одновременную работу основного и резервного узлов. При отказе одного система продолжает функционировать без паузы. Такой подход сложнее в реализации, но обеспечивает максимальную надёжность.
Существует также частичное резервирование, когда дублируются только критические элементы — например, питание или управляющий модуль. Это позволяет снизить стоимость, не жертвуя устойчивостью системы.
Резервирование питания
Питание — одна из самых частых точек отказа. Даже надёжный источник может выйти из строя или потерять стабильность. Поэтому дублирование питания применяется чаще всего.
Решения могут быть разными:
- два независимых источника питания;
- резервный аккумулятор или буфер;
- схемы автоматического переключения.
Важно не только наличие второго источника, но и корректная логика его подключения. Неправильно реализованное переключение может само стать причиной сбоя.
Дублирование управляющих узлов
Если устройство управляется одним микроконтроллером или процессором, его отказ полностью останавливает систему. В таких случаях используется резервный контроллер, который может взять управление на себя.
Однако здесь возникает дополнительная задача — синхронизация состояний. Резервный узел должен иметь актуальную информацию, иначе при переключении возможна потеря данных или некорректная работа.
Поэтому архитектура должна предусматривать обмен данными между основным и резервным контроллером, а также механизм определения отказа.
Интерфейсы и линии связи
Связь между устройствами также может быть точкой отказа. Обрыв кабеля, помехи или отказ интерфейсного модуля приводят к потере управления или данных.
Резервирование реализуется через:
- дублирование линий связи;
- использование альтернативных интерфейсов;
- автоматическое переключение каналов.
В некоторых случаях применяются комбинированные решения, где проводной интерфейс дополняется беспроводным каналом как резервным.
Когда резервирование становится избыточным
Добавление резервных узлов увеличивает сложность системы. Появляются дополнительные компоненты, усложняется логика, растёт вероятность ошибок в проектировании.
Иногда избыточное резервирование приводит к обратному эффекту: система становится менее надёжной из-за сложности. Поэтому важно соблюдать баланс и дублировать только действительно критичные элементы.
Резервирование и стоимость владения
Решение о внедрении резервирования должно учитывать не только стоимость разработки, но и стоимость эксплуатации. Отказ оборудования может привести к простою, ремонту и финансовым потерям.
В этом контексте резервирование часто оказывается экономически оправданным. Дополнительные затраты на этапе разработки компенсируются снижением рисков и стабильной работой устройства.
Закладка отказоустойчивости на этапе разработки
Резервирование нельзя добавить в готовое устройство без серьёзных изменений. Оно должно быть частью архитектуры с самого начала. Это касается схемотехники, программной логики и компоновки.
В проектах компании Электроника+ анализ отказоустойчивости проводится на ранних этапах. Это позволяет закладывать резервирование там, где оно действительно необходимо, и избегать избыточной сложности. В результате создаются системы, способные продолжать работу даже при частичных отказах, без критического влияния на весь процесс.
