Электростатические разряды редко рассматриваются как серьёзная угроза на этапе разработки. Устройство может стабильно работать в лаборатории, проходить функциональные тесты, но начинать «сбоить» уже в эксплуатации. Причина часто неочевидна — короткие импульсы высокого напряжения, возникающие при контакте с разъёмами, корпусом или кабелями. Защита от ESD не добавляется поверх схемы, она закладывается в неё изначально.
Почему ESD проявляется уже после запуска
В реальных условиях устройство сталкивается с разрядами постоянно: при подключении кабелей, прикосновении пользователя, работе в сухом воздухе. Разряд может не привести к мгновенному выходу из строя, но вызвать кратковременный сбой, перезапуск микроконтроллера или деградацию компонента.
Такие эффекты сложно воспроизвести без специальных испытаний, поэтому они часто остаются незамеченными до момента появления проблем у конечного пользователя.
Где возникают основные риски
Наиболее уязвимые зоны — это всё, что связано с внешними интерфейсами. Разъёмы питания, линии связи, кнопки, сенсорные панели — через них разряд попадает внутрь устройства.
Даже если корпус выполнен из изолирующего материала, проводящие элементы и кабели становятся точками входа для импульса. Если путь отвода энергии не продуман, разряд проходит через чувствительные элементы схемы.
Защита начинается с трассировки
Первое, что определяет устойчивость к ESD — это геометрия платы. Короткий путь от разъёма к земле снижает вероятность прохождения импульса через активные компоненты. Если земля разведена правильно, разряд «уходит» в неё, минуя чувствительные узлы.
Размещение защитных элементов непосредственно у входа — ещё один ключевой момент. Если TVS-диод стоит далеко от разъёма, часть импульса уже успевает попасть в схему.
Кроме того, важно избегать длинных параллельных трасс между интерфейсами и логикой. Они создают паразитные связи и увеличивают риск наведённых помех.
Роль защитных компонентов
TVS-диоды, варисторы и другие защитные элементы работают только при правильном применении. Их задача — ограничить напряжение и отвести энергию в землю.
Важно учитывать:
время срабатывания;
допустимую энергию импульса;
ёмкость, влияющую на сигнальные линии.
Для высокоскоростных интерфейсов используются специализированные защитные элементы с минимальной паразитной ёмкостью. В противном случае защита может ухудшить качество сигнала.
Разделение цепей и «чистая» земля
Смешивание силовой, цифровой и аналоговой земли увеличивает вероятность того, что ESD-импульс попадёт в чувствительные участки схемы. Грамотное разделение и организация возвратных токов снижают этот риск.
Иногда используется дополнительный путь отвода — например, через корпус или экран кабеля. Это позволяет «снять» часть энергии ещё до попадания на плату.
Корпус и экранирование
Конструкция корпуса напрямую влияет на устойчивость к ESD. Металлические элементы могут служить экраном и принимать на себя разряд, если правильно заземлены.
Даже в пластиковых корпусах возможно организовать контролируемые пути отвода — через экранированные разъёмы или специальные контактные площадки. Важно, чтобы энергия не накапливалась внутри устройства.
Испытания как обязательный этап

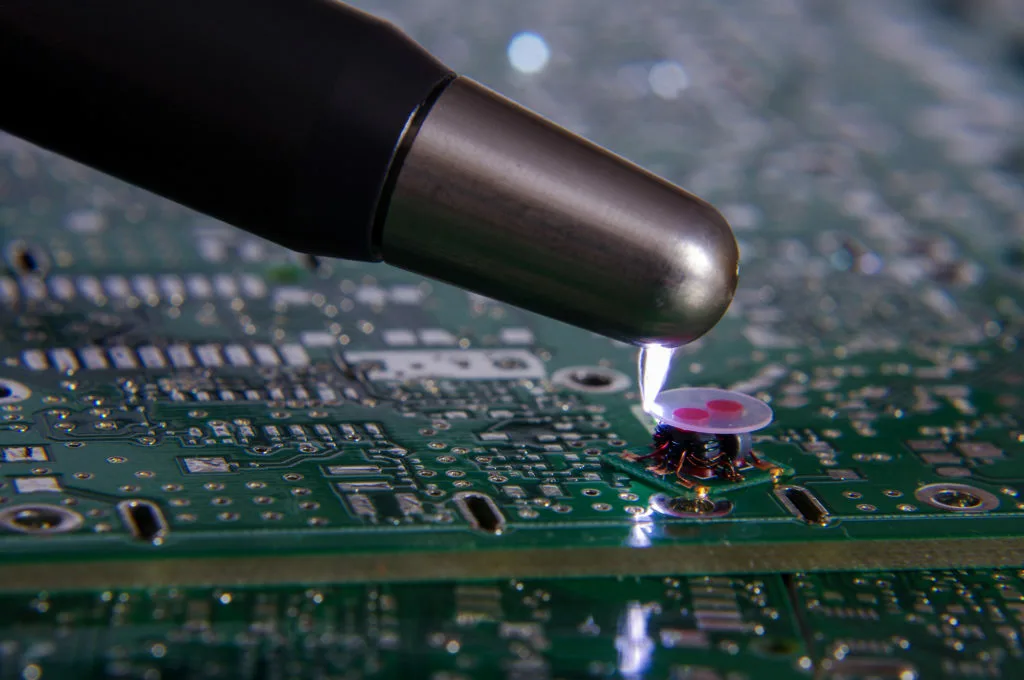

Проверка устойчивости к электростатическим разрядам проводится по стандартам, моделирующим реальные сценарии. Именно на этих испытаниях проявляются ошибки трассировки, недостаточная защита и слабые места конструкции.
Исправление проблем после испытаний возможно, но часто требует доработки платы. Поэтому учитывать ESD необходимо заранее, а не на этапе финальной проверки.
Закладка ESD-устойчивости в проект
Защита от электростатических разрядов — это сочетание схемотехники, трассировки и конструктивных решений. В проектах компании Электроника+ устойчивость к ESD закладывается на уровне архитектуры устройства, что позволяет избежать нестабильной работы и снизить риск отказов в эксплуатации.
