Выбор источника питания редко воспринимается как ключевое инженерное решение — до тех пор, пока устройство не начинает греться, шуметь, сбоить или не укладываться в габариты. На практике именно питание определяет стабильность всей системы. Линейные и импульсные источники решают одну и ту же задачу, но делают это принципиально по-разному. Понимание этих различий помогает избежать компромиссов, которые потом приходится исправлять уже на стадии готового изделия.
В чём принципиальная разница подходов
Линейный источник питания работает просто: он снижает напряжение и «сжигает» лишнюю энергию в виде тепла. Никаких высокочастотных переключений, никаких сложных режимов. Это делает его предсказуемым и спокойным с точки зрения электрических шумов.

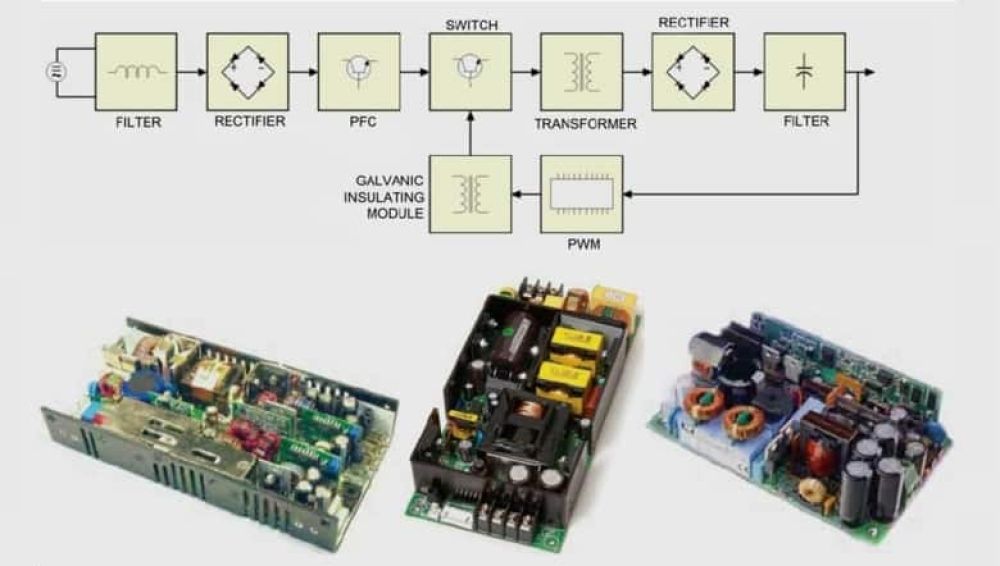

Импульсный источник питания сначала преобразует энергию в высокочастотные импульсы, а затем формирует нужное напряжение. Такой подход позволяет эффективно управлять мощностью, но требует гораздо более внимательного проектирования и контроля помех.
Оба варианта живут рядом уже десятилетиями, потому что ни один из них не является универсально лучшим.
КПД и тепловой режим
Разница в КПД — первое, что бросается в глаза. Линейный стабилизатор при большом падении напряжения превращается в нагреватель. Чем выше разница между входом и выходом, тем больше тепла он выделяет. В маломощных схемах это может быть не критично, но в устройствах с токами выше нескольких сотен миллиампер тепловые проблемы становятся системными.
Импульсные источники выигрывают именно здесь. Их КПД значительно выше, тепловыделение ниже, а значит проще уложиться в компактный корпус без массивных радиаторов. Именно поэтому вся современная электроника с батарейным питанием или плотной компоновкой почти всегда использует импульсные решения.
Шумы и чувствительные цепи
Линейные источники ценят за «чистое» питание. Отсутствие высокочастотных переключений делает их идеальными для аналоговых цепей, измерительных трактов, аудиосистем и чувствительных датчиков. Там, где лишние микровольты шума могут испортить результат, линейный стабилизатор часто оказывается самым надёжным выбором.
Импульсные источники, наоборот, являются активным источником помех. Их работа сопровождается фронтами, гармониками и наводками, которые легко проникают в соседние цепи. Это не означает, что импульсный источник плох — но он требует грамотной фильтрации, разводки и понимания EMC ещё на уровне схемы.
Во многих устройствах применяют комбинированный подход: импульсный источник формирует основное напряжение, а линейные стабилизаторы «дочищают» питание для чувствительных узлов.
Габариты и плотность компоновки
Если устройство компактное, мобильное или многоканальное, линейный источник быстро становится проблемой. Радиаторы, тепловые зазоры, ограничения по размещению — всё это усложняет конструкцию.
Импульсные источники позволяют получить высокую плотность мощности. Они компактнее, легче масштабируются и проще вписываются в современные форм-факторы. Именно это делает их стандартом для промышленных контроллеров, сетевого оборудования и встроенных систем.
Однако компактность имеет цену: требования к трассировке, экранированию и контролю тепла возрастают.
Надёжность и срок службы
Линейные источники часто воспринимаются как более надёжные — и в простых схемах это действительно так. Минимум компонентов, отсутствие высокочастотных режимов и предсказуемая тепловая нагрузка дают стабильность на годы.
Импульсные источники сложнее, но современная элементная база позволяет сделать их не менее надёжными. Здесь критично качество компонентов, запас по режимам и правильный тепловой расчёт. Ошибки в проектировании приводят к деградации, но при грамотном подходе импульсные решения спокойно работают в режиме 24/7.
Стоимость и экономика проекта
На уровне отдельных компонентов линейные стабилизаторы выглядят дешевле. Но если учитывать радиаторы, тепловые ограничения и переработку корпуса, итоговая стоимость может вырасти.
Импульсные источники дороже по схемотехнике, но позволяют экономить на механике, габаритах и энергопотреблении. В серийных устройствах именно эта разница часто становится решающей.
Где какой источник оправдан
Линейные источники хорошо подходят для:
- аналоговых и измерительных цепей;
- маломощных узлов;
- устройств с жёсткими требованиями к шуму;
- простых и стабильных условий эксплуатации.
Импульсные источники логичны в:
- промышленной электронике;
- сетевых и встроенных системах;
- устройствах с батарейным питанием;
- компактных корпусах;
- системах с высокой нагрузкой.
В реальных проектах почти всегда используется сочетание обоих подходов, а не жёсткий выбор одного варианта.
Почему источник питания — это архитектурное решение
Ошибка — рассматривать питание как второстепенный узел. Именно от него зависит устойчивость, тепловой режим и соответствие требованиям EMC. Когда выбор источника делается осознанно и на раннем этапе, устройство получается проще, стабильнее и дешевле в производстве.
