Гальваническая развязка — одна из тех тем, вокруг которых много мифов. Её либо закладывают «на всякий случай», либо, наоборот, игнорируют до первого выхода устройства из строя. На практике развязка — это не универсальное решение и не обязательный элемент любой схемы. Это инструмент, который нужен в конкретных условиях и при конкретных рисках. В этом материале разберём, зачем она используется, какие задачи решает и как её реализуют в реальных устройствах.
Что на самом деле делает гальваническая развязка
Суть гальванической развязки проста: между двумя частями схемы нет прямого электрического соединения. Сигнал передаётся через свет, магнитное поле или ёмкостную связь, но постоянный ток пройти не может.
Это даёт сразу несколько эффектов. Во-первых, разрываются контуры заземления, которые часто становятся источником помех. Во-вторых, одна часть схемы перестаёт «видеть» аварийные напряжения другой. В-третьих, повышается устойчивость устройства к внешним воздействиям — особенно в промышленной среде.
Важно понимать, что развязка не улучшает качество сигнала сама по себе. Она решает проблемы безопасности и помех, но при неправильном применении может добавить задержки, шум или нестабильность.
Когда развязка действительно оправдана
Гальваническая развязка нужна не всегда, но есть ситуации, где без неё риск слишком велик.
Чаще всего она применяется:
- при подключении устройства к внешним линиям большой длины;
- при работе с разными потенциалами земли;
- в измерительных цепях, связанных с сетью или силовыми нагрузками;
- в интерфейсах промышленной автоматики;
- в системах, где возможны импульсные перенапряжения.
Например, интерфейс RS-485, выведенный на десятки метров кабеля, без развязки почти гарантированно станет точкой входа помех. То же самое касается датчиков, установленных на удалённом оборудовании, и силовых приводов.
В то же время, внутри компактного устройства с единым источником питания развязка может быть избыточной и только усложнить схему.
Оптопары: классика с ограничениями
Оптопары — самый известный способ гальванической развязки. Сигнал передаётся через светодиод и фотоприёмник, что обеспечивает полный электрический разрыв.
Их основные преимущества — простота и предсказуемость. Оптопары хорошо работают в силовых цепях, в управлении реле, в простых интерфейсах и там, где не требуется высокая скорость.
Но у них есть и ограничения. Светодиоды стареют, параметры со временем плывут, а скорость передачи ограничена. Для современных цифровых интерфейсов классические оптопары часто оказываются узким местом.
Цифровые изоляторы: современный подход
Цифровые изоляторы используют магнитную или ёмкостную связь и позволяют передавать данные на гораздо более высоких скоростях. Они лишены проблемы деградации светодиода и обеспечивают стабильные параметры на протяжении всего срока службы.
Такие решения широко применяются в интерфейсах SPI, CAN, RS-485, Ethernet Automotive, а также в измерительных системах. При этом важно помнить, что изолятор сам по себе не решает проблему питания — для каждой стороны развязки нужен собственный источник или изолированный DC/DC-преобразователь.
Цифровые изоляторы требуют аккуратного проектирования: неправильная разводка или плохая фильтрация питания могут свести их преимущества на нет.

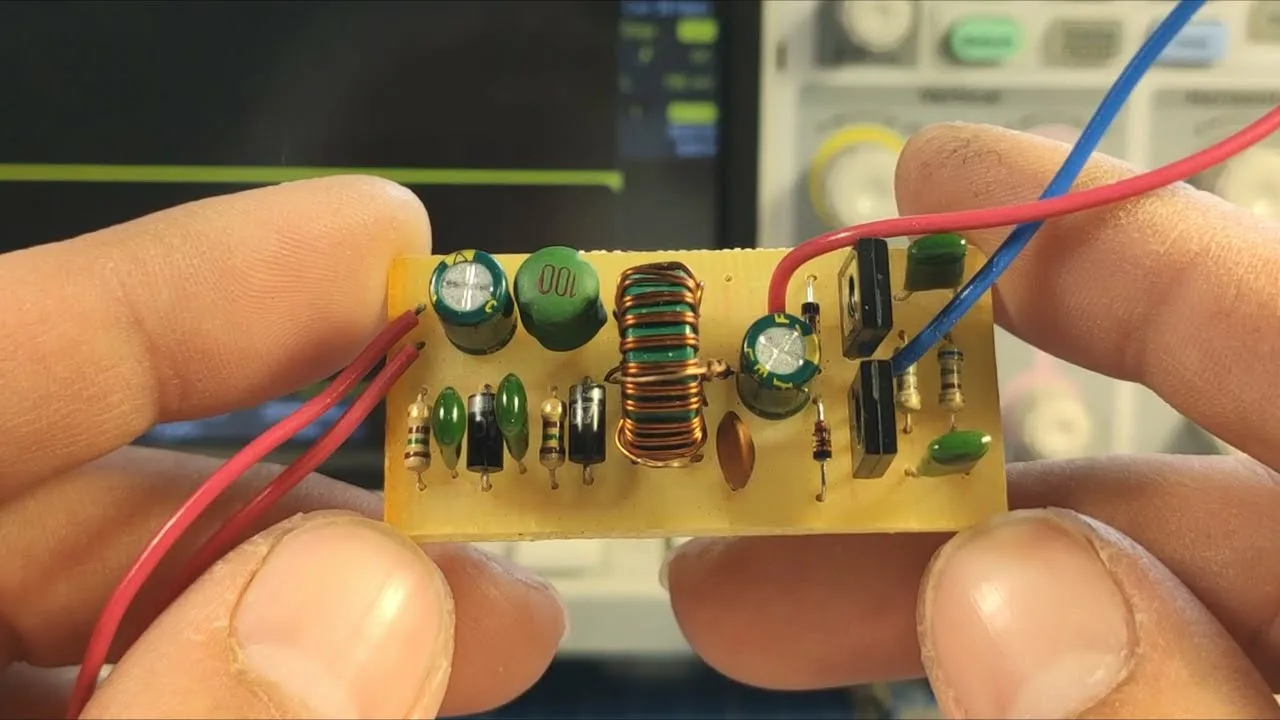

Трансформаторная развязка и питание
Когда речь заходит о передаче энергии, без трансформатора не обойтись. Именно он обеспечивает гальваническую развязку в блоках питания, DC/DC-преобразователях и зарядных устройствах.
Трансформаторная развязка особенно важна в устройствах, связанных с сетью 220 В или высокими напряжениями. Здесь вопрос стоит не только в помехах, но и в безопасности пользователя и оборудования.
При проектировании важно учитывать:
- межобмоточную ёмкость;
- пробивное напряжение;
- зазоры и пути утечки;
- требования стандартов безопасности.
Неправильно выбранный трансформатор может стать источником паразитных помех даже при формальной развязке.
Типичные ошибки при использовании развязки
На практике чаще всего встречаются следующие проблемы:
- развязка сигнала без развязки питания;
- общие элементы до и после изоляции;
- отсутствие фильтрации по обе стороны барьера;
- неправильное заземление экранов;
- использование развязки «для галочки».
В результате устройство либо продолжает ловить помехи, либо становится нестабильным в работе. Развязка должна быть частью архитектуры, а не добавкой в последний момент.
Реальные кейсы применения
В промышленной электронике гальваническая развязка почти всегда используется на интерфейсах связи и в измерительных каналах. В автомобильных системах она применяется точечно — там, где возможны скачки потенциалов. В медицинской технике развязка критична для защиты пациента и соответствия стандартам.
Во всех этих случаях решение принимается не по принципу «чтобы было», а исходя из реальных сценариев эксплуатации.
Где развязка проектируется осознанно
В проектах компании Электроника+ гальваническая развязка рассматривается как часть общей EMC-стратегии. Она закладывается там, где действительно снижает риски, и не используется там, где можно обойтись более простыми и надёжными решениями. Такой подход позволяет избежать лишней сложности и получить стабильную работу устройства в реальных условиях.
