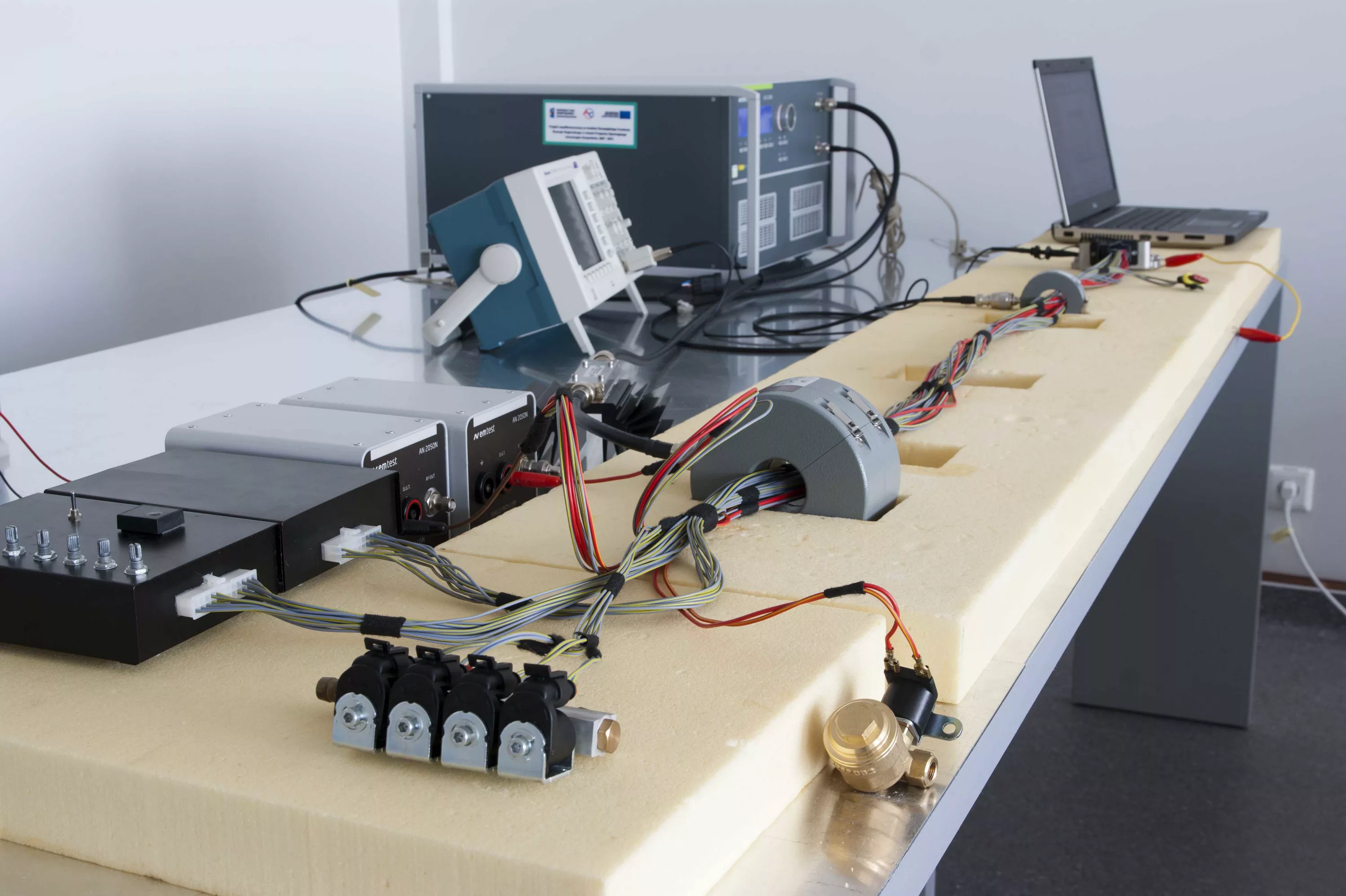

Электромагнитная совместимость почти всегда всплывает тогда, когда устройство уже собрано, работает «почти нормально» и внезапно начинает вести себя странно: перезагружается, ловит наводки, теряет связь или не проходит испытания. Исправлять EMC-проблемы на этом этапе дорого и болезненно. На практике большая часть таких ошибок закладывается ещё на стадии схемотехники и раннего проектирования платы. Именно там и имеет смысл начинать работу с помехами.
Откуда вообще берутся EMC-проблемы
Электромагнитные помехи не появляются внезапно. Их источники вполне конкретны: импульсные источники питания, быстрые фронты цифровых сигналов, длинные цепи, плохо организованная земля, неконтролируемые токовые петли. Даже сравнительно «медленное» устройство может стать источником проблем, если в нём есть резкие переключения или силовые нагрузки.
Важно понимать, что EMC — это не только «чтобы не мешать другим», но и защита самого устройства от внешнего шума. Если схема чувствительна к наводкам, она будет нестабильной в реальной эксплуатации, даже если в лаборатории всё выглядело аккуратно.
Земля как основа электромагнитной стабильности
Одна из самых частых причин проблем — неправильная организация земли. Формально земля есть, но токи по ней текут хаотично. В результате возникают паразитные напряжения, которые и воспринимаются схемой как помехи.
На этапе схемотехники важно заранее понимать, какие токи где будут протекать. Силовая часть, цифровая логика и аналоговые цепи не должны делить одну и ту же «тонкую» точку возврата. Даже если в итоге используется общий полигон, логика разделения должна быть продумана заранее.
Хорошая практика — мысленно рисовать путь тока: от источника, через нагрузку и обратно. Если этот путь длинный или пересекается с чувствительными цепями, проблемы почти гарантированы.
Фильтрация питания начинается не с конденсаторов
Распространённая ошибка — считать, что EMC решается расстановкой конденсаторов возле микросхем. Это важно, но недостаточно. Фильтрация начинается с архитектуры питания.
На схемном уровне стоит сразу определить:
- где будут импульсные преобразователи и как они развязаны от остальной логики;
- какие цепи требуют отдельной фильтрации;
- где возможны броски тока и как они будут замыкаться.
LC-фильтры, ферритовые бусины, развязка по питанию — всё это должно быть не «на всякий случай», а осознанно встроено в схему. В противном случае на плате появляются латки и костыли, которые не всегда работают.
Быстрые сигналы — скрытый источник помех
Даже если устройство не кажется высокоскоростным, внутри него могут быть линии с очень крутыми фронтами. Современные микроконтроллеры, интерфейсы связи, драйверы — всё это создаёт резкие переходы, которые отлично излучают.
На уровне схемы важно:
- ограничивать скорость фронтов там, где это допустимо;
- избегать избыточной частоты переключений;
- предусматривать согласование линий ещё до трассировки.
Иногда достаточно добавить простой резистор в цепь, чтобы резко снизить уровень излучения. Но если это не заложено в схему, на стадии платы сделать это уже сложнее.
Экраны и корпус — не последняя линия обороны
Часто экраны и металлические корпуса воспринимаются как «пожарная мера». На самом деле их роль нужно учитывать заранее. Если устройство предполагает установку в металлический корпус, это можно использовать как часть EMC-решения, а не надеяться, что корпус потом «что-нибудь спасёт».
На схемном уровне стоит предусмотреть:
- точки подключения экрана к земле;
- правильные цепи разрядки статического электричества;
- фильтрацию интерфейсов, выходящих за пределы корпуса.
Особенно это важно для промышленных и уличных устройств, где внешняя среда далека от лабораторной чистоты.
Типичные ошибки, которые дорого исправлять
Практика показывает, что чаще всего проблемы возникают из-за:
- общей земли без понимания токов;
- отсутствия фильтрации на входах и выходах;
- размещения силовой и чувствительной логики в одной зоне;
- игнорирования возвратных токов;
- надежды «поправить EMC на плате».
Исправление таких ошибок может привести к полной переработке платы, смене корпуса или добавлению внешних фильтров, что увеличивает себестоимость и сроки.
Почему EMC нужно закладывать именно на старте
Когда электромагнитная совместимость учитывается ещё на этапе схемотехники, большинство проблем просто не возникает. Плата получается устойчивой, предсказуемой и проще проходит испытания. Более того, такое устройство стабильнее работает в реальных условиях, а не только на стенде.
Это особенно критично для промышленной электроники, систем управления, интерфейсных модулей и устройств с длительным сроком эксплуатации.
Где это превращается в практику, а не теорию
В проектах, где EMC учитывается системно, схемотехника, разводка и конструкция работают как единое целое. Именно такой подход используется при разработке устройств в компании Электроника+. Здесь вопросы помех, фильтрации и заземления рассматриваются ещё до трассировки платы, что позволяет избежать переделок и ускоряет выход изделия в серию.
Если задача — получить устройство, которое стабильно работает и без сюрпризов проходит испытания, начинать стоит именно с правильной схемы.
