SMD-монтаж и THT-пайка — две основные технологии установки электронных компонентов на печатную плату. Несмотря на развитие автоматизации и массовый переход отрасли на поверхностный монтаж, выводные компоненты по-прежнему широко используются, особенно там, где важны механическая прочность и высокая нагрузочная способность. В этой статье разберём, чем отличаются эти методы, когда выбирать каждый из них и как сочетать их в одном изделии без потери надёжности.

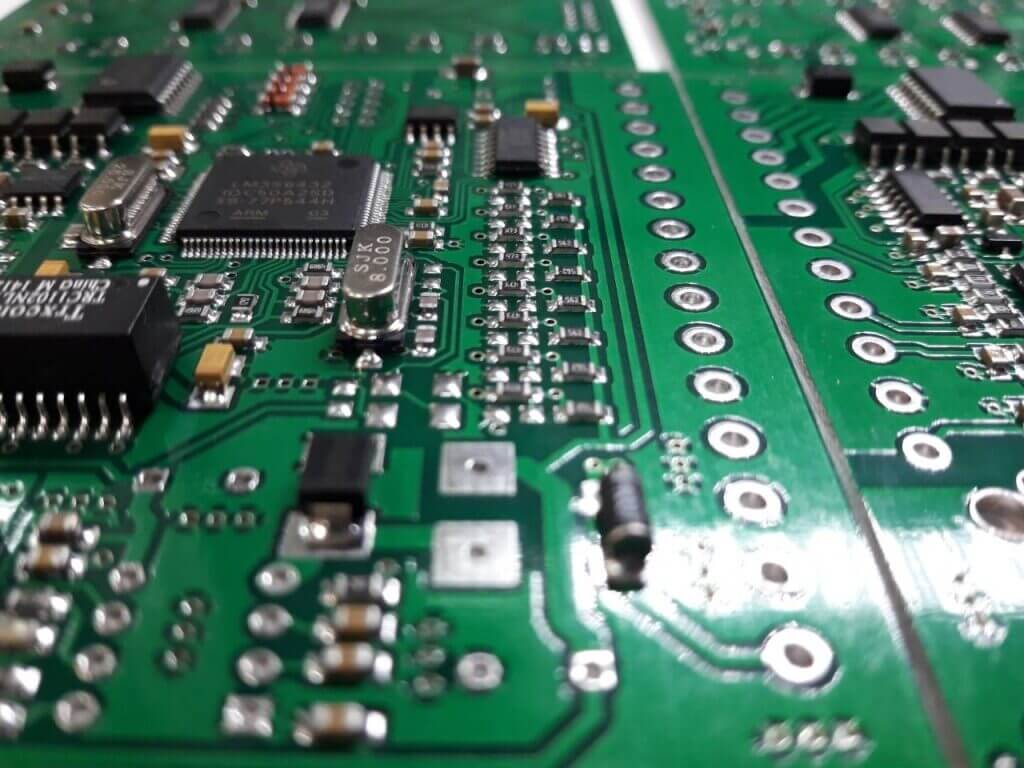

Основные принципы технологий
SMD-монтаж (Surface Mount Device) — это поверхностная установка компонентов прямо на металлические площадки, без выводов, проходящих через отверстия. Монтаж выполняется автоматическими машинами с высокой скоростью, а пайка — в печах оплавления.
THT-пайка (Through-Hole Technology) — это технология монтажа компонентов с выводами, проходящими через отверстия в плате. Пайка производится волной, селективной пайкой или вручную.
Обе технологии имеют свои сильные стороны, и выбор зависит от предназначения устройства, условий эксплуатации и бюджета.
Преимущества SMD-монтажа
SMD стал индустриальным стандартом по ряду причин:
-
Миниатюризация устройства — компоненты меньше, плотность трассировки выше, а плата компактнее.
-
Автоматизация процесса — скорость установки достигает десятков тысяч компонентов в час.
-
Снижение стоимости — массовый поверхностный монтаж дешевле и быстрее.
-
Улучшенная электрическая производительность — короткие выводы уменьшают паразитные индуктивности и повышают частотные характеристики.
-
Высокая повторяемость качества — полностью автоматизированный процесс исключает человеческий фактор.
SMD-компоненты решают задачи современных высокоскоростных интерфейсов: PCIe, USB 3, LVDS, Ethernet, RF-цепи и импульсные блоки питания.
Преимущества THT-пайки
Несмотря на доминирование SMD, в ряде случаев THT остаётся предпочтительным:
-
Высокая механическая прочность — выводы проходят через плату, обеспечивая жёсткое крепление.
-
Надёжность в силовых цепях — большие токи, дроссели, трансформаторы, реле требуют массивных выводов.
-
Устойчивость к вибрациям — критично для автомобильной, военной и промышленной техники.
-
Простота обслуживания — выводные компоненты легче заменять и перепаивать.
Типичные THT-компоненты: крупные электролиты, силовые разъёмы, предохранители, реле, кнопки, трансформаторы и физически массивные элементы.
Когда лучше использовать SMD
SMD оптимален, если:
-
устройство массовое и требуется минимальная себестоимость;
-
важна скорость производства;
-
плата компактная и многослойная;
-
используются высокочастотные и высокоскоростные сигналы;
-
нужно минимизировать паразитные параметры.
Также современные микроконтроллеры, RF-модули, драйверы и цифровые микросхемы имеют только SMD-корпуса — выбора часто нет.
Когда оправдан THT
THT выбирают, если:
-
устройство работает в условиях вибраций или ударных нагрузок;
-
есть критичные силовые цепи;
-
требуется долговечность и механическая надёжность;
-
используются крупные разъёмы и элементы;
-
предполагаются ремонт и сервис.
В автомобильной и промышленной электронике сочетание SMD и THT встречается почти везде.
Комбинированный монтаж: лучшее решение для большинства проектов
Большинство устройств сегодня используют гибридный подход:
-
логика, RF-цепи, управление — SMD;
-
силовые цепи, крепёжные элементы — THT;
-
крупные конденсаторы и реле — THT;
-
элементы индикации и датчики — по ситуации.
При комбинированном монтаже важно:
-
правильно расположить THT-компоненты, чтобы не мешать пайке волной;
-
предусмотреть теплоотводы и широкие полигоны;
-
использовать селективную пайку для индивидуальных выводных элементов;
-
согласовать технологию сборки с производителем.
Именно сочетание подходов обеспечивает оптимальный баланс между бюджетом, надежностью и компактностью изделия.
Как выбор технологии влияет на стоимость
-
SMD — дешевле в массовом производстве, но требует качественной подготовки файлов и трафаретов.
-
THT — дороже и медленнее, особенно при ручной пайке.
-
Гибрид — оптимальный вариант, но требует грамотного дизайна платы.
Итоговая стоимость будет зависеть от количества нестандартных корпусов, зон ручного монтажа и сложности схемы.
