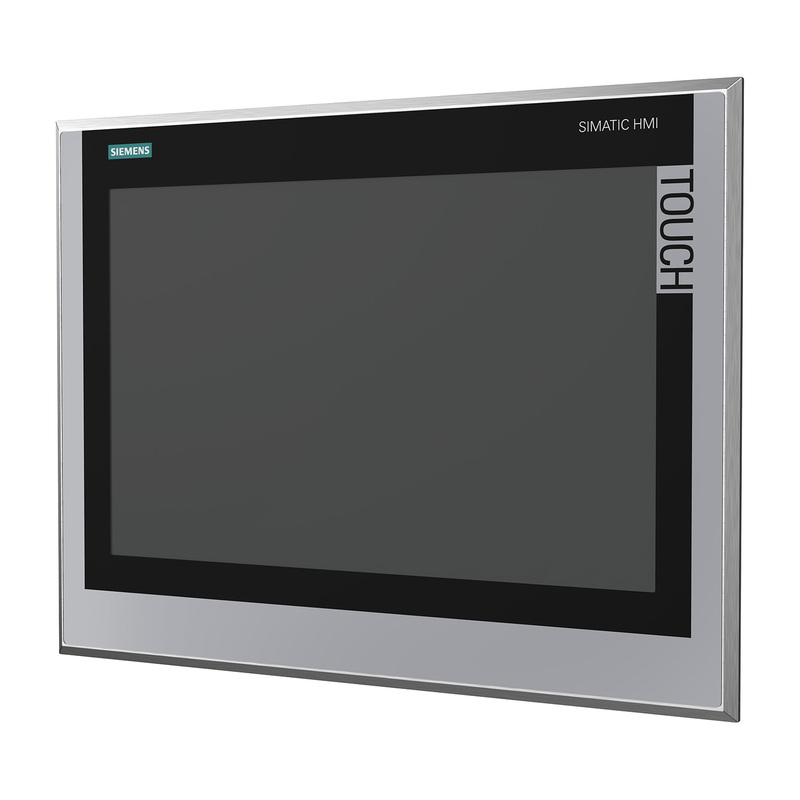

Современные электронные устройства всё чаще оснащаются интерфейсами человек-машина (HMI — Human Machine Interface). Это могут быть панели управления станками, медицинскими приборами, лифтами, бытовыми системами, промышленной автоматикой. От того, насколько продумана подсветка, читаемость, эргономика и защита панели, напрямую зависит удобство и срок службы оборудования. В этой статье рассмотрим ключевые принципы проектирования HMI-панелей с подсветкой, используемые материалы и инженерные приёмы для равномерного свечения и надёжной работы в любых условиях.
Основные элементы HMI-панели
Типичная HMI-панель состоит из нескольких слоёв:
-
Декоративная накладка (overlay) — лицевая часть, где располагаются обозначения, символы и кнопки. Изготавливается из полиэстера, поликарбоната или стекла.
-
Световодный слой — распределяет свет от светодиодов по нужным областям.
-
Мембранная клавиатура или сенсорный слой — воспринимает нажатие или касание.
-
Подложка и плата управления — обеспечивает питание, обработку сигналов и управление подсветкой.
Комбинация этих элементов позволяет создать как классическую плёночную клавиатуру с подсветкой, так и современную ёмкостную панель с интегрированными индикаторами и пиктограммами.
Типы подсветки: прямое и боковое свечение
Существует два основных способа организации подсветки:
-
Прямая подсветка (Direct Backlight) — светодиоды расположены непосредственно под прозрачными элементами. Подходит для малых зон, логотипов и отдельных клавиш.
-
Боковая подсветка (Edge Lighting) — свет подаётся по краям через световодную пластину, равномерно рассеиваясь по поверхности. Используется в клавиатурах и панелях, где требуется равномерное освещение на большой площади.
Для эффективного распределения света применяются оптические световоды из акрила (PMMA), поликарбоната или силикона с нанесёнными микроструктурами и отражающими слоями. Они обеспечивают ровную яркость даже при минимальном числе светодиодов.
Как добиться равномерности подсветки
Равномерная подсветка — одна из самых сложных задач в HMI-дизайне. На неё влияют:
-
расположение и количество источников света;
-
коэффициент отражения внутренних поверхностей;
-
материал и толщина светорассеивающего слоя;
-
форма и угол ввода света.
Инженеры используют следующие приёмы:
-
Диффузионные слои — тонкие плёнки, рассеивающие свет и устраняющие «горячие точки».
-
Отражающие подложки — белые или металлизированные покрытия на тыльной стороне для повышения КПД.
-
Оптимизация расположения светодиодов — использование симметричных схем и расчётных моделей распределения светового потока.
-
Световые направляющие (light pipes) — акриловые стержни или формы, направляющие свет на нужную область панели.
Для точных расчётов применяются оптические симуляторы (LightTools, TracePro), которые позволяют смоделировать поведение света в объёме и подобрать оптимальные материалы и геометрию.
Защита и долговечность HMI-панелей
HMI-панели часто работают в сложных условиях: влага, пыль, химические реагенты, постоянные нажатия и вибрации. Поэтому необходимо предусмотреть:
-
Герметизацию корпуса до уровня IP65-IP67;
-
Химическую стойкость поликарбонатных и полиэстеровых плёнок (особенно в медицинских приборах);
-
Антибликовое и УФ-покрытие, предотвращающее выцветание;
-
Оптимальную толщину клавиш — для хорошей тактильной отдачи и минимального износа;
-
Электромагнитную защиту (EMI-Shield) — особенно для устройств с дисплеем и сенсорными датчиками.
Для наружных и промышленных панелей предпочтительна лазерная гравировка и трафаретная печать под обратной стороной материала — так надписи не стираются со временем. При необходимости панели покрываются лаком или плёнкой с матовой структурой, улучшающей читаемость.
Материалы и технология сборки
-
Плёнка overlay: полиэстер (PET) — эластичен и стойкий к химии; поликарбонат (PC) — жёстче и оптически чище.
-
Клей: акриловый, промышленный, выдерживающий температуру до +120 °C.
-
Световод: литой акрил, силикон или гибридные композиты.
-
Подложка: FR4, алюминий, сталь или пластик в зависимости от условий эксплуатации.
Монтаж подсветки обычно выполняется поверхностным способом (SMD) — светодиоды монтируются на плату и совмещаются со световодом. При сложных формах используется гибкая подложка (FPC), обеспечивающая свободу расположения источников света.
Современные тренды в HMI-дизайне
-
Микроподсветка (MicroLED) — ультракомпактные светодиоды с высокой яркостью.
-
Динамическая RGB-подсветка для изменения цвета в зависимости от режима работы.
-
Ёмкостные сенсорные кнопки вместо мембранных — эстетично и долговечно.
-
Интеграция с MCU-контроллерами по интерфейсам I²C или SPI для регулировки яркости и эффектов.
-
Комбинация HMI и индикации — панель не только управляет, но и отображает информацию.
