Современная электроника всё чаще работает с большими потоками данных — от промышленных контроллеров и вычислительных модулей до систем связи и серверного оборудования. Для корректной работы таких устройств важна не только логика схемы, но и физические свойства печатной платы. От правильного выбора стековки и материалов напрямую зависят целостность сигнала, уровень помех и стабильность работы интерфейсов PCI Express, USB 3.0/3.1, Ethernet Gigabit и других высокоскоростных линий.

Почему материал платы имеет значение

На низких частотах (до нескольких мегагерц) сигнал проходит по проводнику почти без потерь, но при гигагерцевых скоростях начинают влиять эффекты диэлектрика и геометрии трасс. Каждая дорожка становится линией передачи, у которой есть волновое сопротивление (импеданс). Малейшее отклонение параметров приводит к отражениям, искажению формы сигнала и ошибкам передачи данных.

Главные параметры, влияющие на качество сигнала:

  • диэлектрическая проницаемость материала (εr);

  • тангенс угла диэлектрических потерь (Df);

  • стабильность толщины слоёв;

  • качество металлизации и однородность меди.

Поэтому при проектировании плат с высокоскоростными интерфейсами обычный стеклотекстолит FR4 не всегда подходит — его параметры изменяются с частотой, что вызывает непредсказуемые искажения.

Популярные материалы для высокочастотных плат

В зависимости от требований и бюджета используются разные типы диэлектриков:

  • FR4 High-Speed Grade (Low Loss FR4) — модифицированный стеклотекстолит с пониженным Df (~0,010–0,012) и стабильной εr ≈ 3,6–3,8. Подходит для линий до 5–10 ГГц, например USB 3.0, SATA, HDMI.

  • PTFE-композиты (Rogers, Taconic, Isola) — материалы на основе тефлона с низким уровнем потерь (Df ≈ 0,001–0,003). Используются в радиочастотных и СВЧ-приложениях, Ethernet 10G, PCIe Gen4/5.

  • Гибридные структуры — сочетание FR4 и PTFE в одной стековке: сигнальные слои выполняются на высокочастотном материале, а питающие — на FR4. Это компромисс между ценой и характеристиками.

При выборе материала учитываются рабочая частота, длина линий, требуемая стабильность и бюджет проекта.

Например, плата с USB 3.0 может быть выполнена на FR4 High-Speed, а для PCIe Gen5 или 10GBASE-T лучше выбрать Rogers 4350B или аналог.

Правильная стековка: баланс между скоростью и стабильностью

Стековка (stack-up) определяет, как расположены сигнальные, силовые и опорные слои в многослойной плате. Для высокоскоростных интерфейсов цель стековки — обеспечить стабильный импеданс линий (обычно 85 Ом дифференциальный и 50 Ом одиночный), минимизировать перекрёстные наводки и создать качественное экранирование.

Пример базовой стековки для 4-слойной платы:

  1. Сигнальный слой 1 (высокоскоростные линии).

  2. Опорная плоскость земли (GND).

  3. Опорная плоскость питания (VCC).

  4. Сигнальный слой 2 (медленные цепи и управление).

Для сложных систем используют 6–10 слойные платы, где каждый высокоскоростной слой обязательно имеет близкую опорную плоскость, а питание и земля разнесены так, чтобы минимизировать импульсные шумы.
Слои с чувствительными сигналами (USB, PCIe, Ethernet TX/RX) не размещают рядом, чтобы избежать перекрёстных помех.

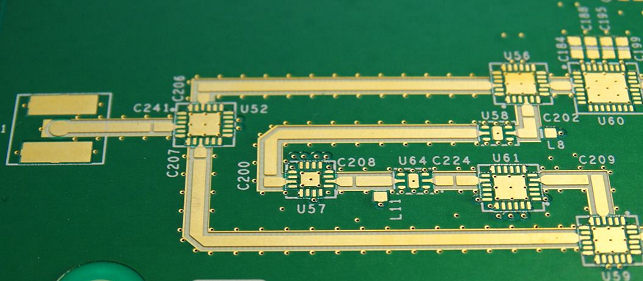

Основные принципы трассировки и контроля импеданса

  1. Согласование длин дифференциальных пар. Разница не должна превышать 50 мил (1,27 мм).

  2. Плавные переходы. Острые углы вызывают отражения; рекомендуется радиус или фаска 45°.

  3. Минимизация переходных отверстий. Каждый переход добавляет ёмкость и искажает импеданс.

  4. Экранирование. Для линий более 2 Гбит/с желательно окружение земляными полигонами или «заземлёнными» дорожками.

  5. Контроль расстояний. Между дифференциальными парами должно сохраняться постоянное расстояние — оно задаёт волновое сопротивление.

  6. Расчёт импеданса. Выполняется в специализированных калькуляторах или на этапе DFM-проверки производителя.

Без этих мер даже качественная плата из хорошего материала может не пройти тестирование.

Испытания и сертификация

При производстве высокоскоростных плат обязательно проводится TDR-тестирование (Time Domain Reflectometry) для измерения импеданса и проверки согласования. Также выполняются электрические тесты на целостность сигналов и паразитные связи.
Для серийных проектов, особенно телекоммуникационного и промышленного назначения, важно документировать параметры материалов и стековки в технической спецификации (stack-up drawing) и согласовывать их с производителем.
