Панелизация печатных плат — важный этап в процессе производства электроники, особенно в мелкосерийном производстве. При выборе правильного метода панелизации важно учесть несколько факторов, таких как тип изделия, сложность конструкции и требования к стоимости. В компании «Электроника+» мы предлагаем различные методы панелизации, среди которых два наиболее популярных: V-образная прорезь и "мышиные ушки". В этой статье мы рассмотрим, что важно знать о каждом из них и какой метод лучше всего подходит для мелкосерийного производства.
Что такое панелизация плат и зачем она нужна
Панелизация — это процесс разделения нескольких единичных плат на одну панель, которая затем проходит через процессы монтажа и тестирования. Этот процесс особенно важен для мелкосерийного производства, где важна скорость и минимизация отходов. Панелизация помогает снизить затраты на сборку и монтаж, позволяя разместить несколько плат в одном процессе. Однако выбор метода панелизации влияет на окончательную цену, качество и сложность производства.

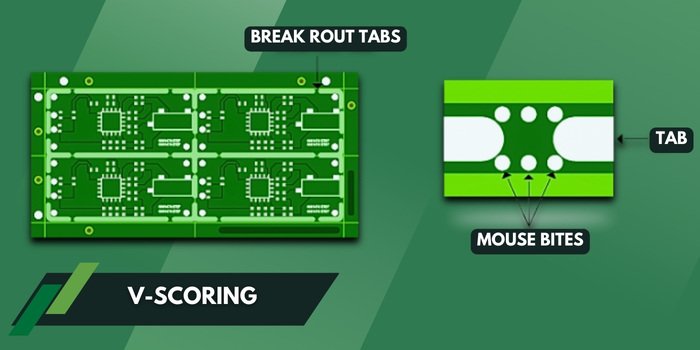

Метод V-образной прорези
Метод V-образной прорези — один из самых популярных способов панелизации, который предполагает создание V-образных вырезов вдоль линий раздела плат. Этот метод позволяет легко разделить панели после завершения сборки и тестирования. Преимущества этого подхода включают простоту и высокую точность раздела, а также отсутствие необходимости в дополнительной механической обработке после разделения. Однако этот метод требует точности при производстве, чтобы избежать повреждений самих плат.
Метод "мышиных ушек"
Метод "мышиных ушек" (или "mouse bites") подразумевает создание небольших круглых вырезов в углах панелей. Эти вырезы облегчают разделение панелей после их изготовления. "Мышиные ушки" идеально подходят для более тонких и чувствительных плат, так как разделение происходит без механического воздействия на плату. Этот метод может быть несколько дешевле, так как он не требует такого уровня точности, как V-образная прорезь, и является менее ресурсоемким в плане производства.
Преимущества и недостатки методов панелизации
Каждый метод панелизации имеет свои преимущества и ограничения, которые следует учитывать при выборе оптимального варианта для конкретного проекта:
- V-образная прорезь: высокая точность, подходит для сложных и крупных плат, но может требовать большего времени на настройку и более высоких затрат.
- Мышиные ушки: экономичность, простота производства, но возможны проблемы с точностью раздела и риски повреждения при неаккуратном обращении.
Как выбрать метод панелизации для мелкосерийного производства
При выборе метода панелизации для мелкосерийного производства важно учитывать несколько факторов, таких как: сложность платы, точность монтажа, стоимость и сроки. Если ваш проект требует высоких точностей и минимального риска повреждения, V-образная прорезь станет оптимальным выбором. Для более простых и бюджетных решений метод "мышиных ушек" может быть идеальным вариантом, особенно если вам нужно быстро выйти на производство с минимальными затратами.
Хотите выбрать лучший метод панелизации для вашего проекта? Свяжитесь с «Электроника+»!
Компания «Электроника+» предлагает полный спектр услуг по панелизации и производству печатных плат. Мы поможем вам выбрать оптимальный метод для вашего мелкосерийного производства, гарантируя качество и эффективность. Свяжитесь с нами сегодня, чтобы получить консультацию и точный расчет стоимости для вашего проекта!
