Печатные платы (ПП) традиционно производятся на стеклотекстолите FR4 — недорогом и универсальном материале. Однако стремительное развитие электроники, особенно в сферах высокочастотной связи, силовой электроники и космической отрасли, предъявляет к платам особые требования. В таких условиях классические материалы уже не справляются. На смену приходят альтернативные основы — металл, керамика, композитные диэлектрики, рассчитанные на работу в экстремальных условиях. В этом обзоре расскажем о популярных нетрадиционных материалах, их преимуществах и применении.
Печатные платы на металлической основе (MCPCB)
Металлизированные платы, или MCPCB (Metal Core PCB), изготавливаются на алюминиевой или медной основе с изолирующим диэлектрическим слоем. Это решение применяется в силовой электронике, светодиодных модулях, преобразователях и промышленной автоматике.
Преимущества:
-
Высокая теплопроводность — эффективный отвод тепла от компонентов.
-
Повышенная жёсткость конструкции.
-
Улучшенная механическая прочность и виброустойчивость.
Наиболее распространённый тип — алюминиевые платы: они сочетают теплопроводность и умеренную цену. Медные основания используют реже, в силу их дороговизны, но они превосходны по электрическим и тепловым характеристикам.

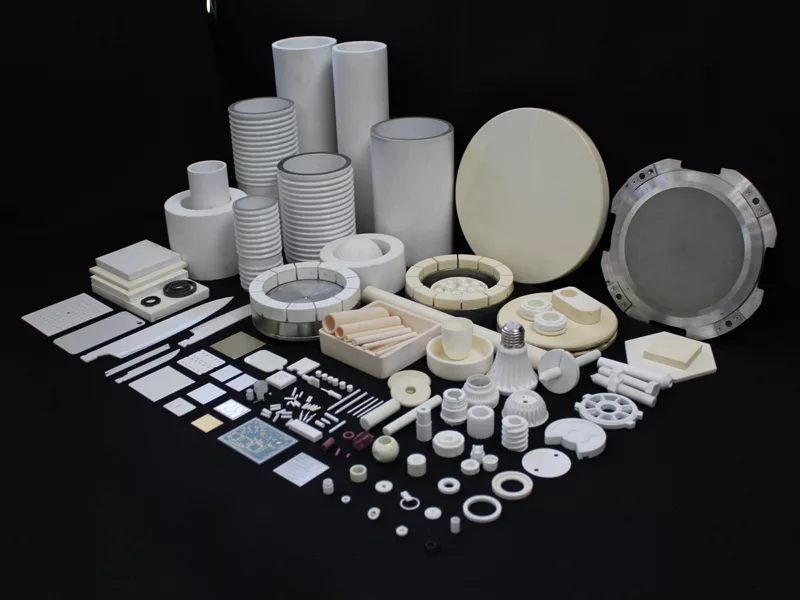

Керамические платы: максимальная термостойкость и надёжность
ПП на основе керамики (алюмооксид, нитрид алюминия, бериллиевая керамика) — это узкоспециализированный продукт, применяемый там, где требуется:
-
работа при температуре от –60 до +250 °C;
-
высокая диэлектрическая прочность;
-
абсолютная термостабильность и химическая стойкость.
Керамические платы незаменимы в военной и аэрокосмической технике, медицинских приборах, лазерных системах и микроволновых усилителях. Их главный недостаток — высокая стоимость и ограничения в массовом производстве. Однако при создании ответственной аппаратуры они становятся лучшим выбором.
Высокочастотные композиты для СВЧ и телекоммуникаций
Для устройств, работающих на частотах от сотен мегагерц до десятков гигагерц, требуется строгое соответствие электрических параметров. Стеклотекстолит FR4 в таких условиях искажает сигнал и вызывает потери. На смену ему приходят специализированные материалы:
-
PTFE-композиты (на основе тефлона) — например, Rogers, Taconic, Isola;
-
диэлектрики с низким тангенсом потерь и стабильной εr;
-
гибридные многослойные платы, где разные слои изготавливаются на различных диэлектриках.
Эти материалы обеспечивают стабильную передачу сигнала, минимальные отражения и низкий уровень паразитной емкости. Они широко применяются в антеннах, радарах, системах связи 5G, ВЧ-усилителях и спутниковой электронике.
Как выбрать материал печатной платы
Выбор основы зависит от задачи. Ниже — ориентировочные рекомендации:
-
FR4 — стандартный выбор для массовых изделий, бытовой и промышленной электроники.
-
MCPCB (металл) — для силовых цепей, светодиодов, преобразователей.
-
Керамика — для устройств с высокими тепловыми и электрическими нагрузками.
-
PTFE и композиты — при работе на СВЧ и в телекоммуникационной отрасли.
Также нужно учитывать способ монтажа (SMD, BGA, гибрид), ожидаемую нагрузку, температурный режим, массу компонентов и габариты изделия. Проектирование плат на альтернативных материалах требует профессионального подхода, особенно в многослойных и смешанных решениях.
