Выбор типа печатной платы — один из ключевых этапов при разработке электронного устройства. От него зависят надёжность, компоновка, габариты и даже себестоимость конечного продукта. Современная электроника всё чаще требует не только компактности, но и устойчивости к механическим нагрузкам и нестандартной геометрии. В таких случаях разработчики выбирают между классическими жёсткими, гибкими и комбинированными жёстко-гибридными (flex-rigid) печатными платами. В этом обзоре рассмотрим их особенности, преимущества и области применения.

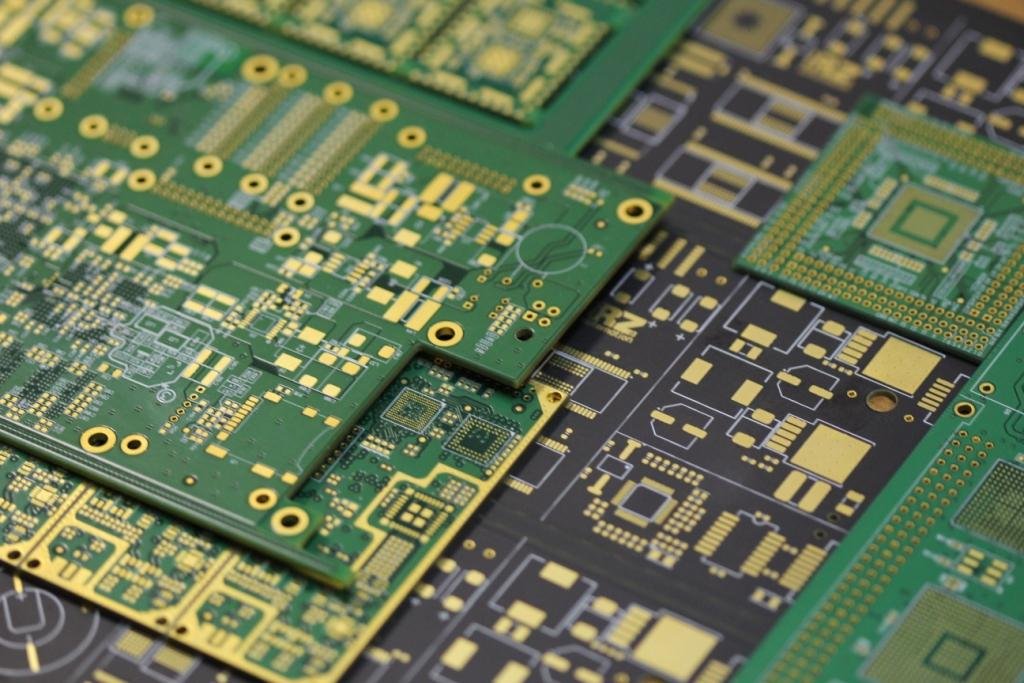

Жёсткие печатные платы — стандартный выбор
Жёсткие печатные платы — это наиболее распространённый тип, изготавливаемый из стеклотекстолита (обычно FR4). Их преимущества:
-
стабильность формы и размеров;
-
простота автоматизированного монтажа компонентов;
-
высокая надёжность межслойных соединений;
-
широкий выбор технологий производства и тестирования.
Именно такие платы применяются в подавляющем большинстве бытовых и промышленных изделий — от контроллеров до блоков питания. Однако они имеют ограниченные возможности по форм-фактору: при необходимости разместить элементы под углом или в подвижной зоне придётся использовать кабели, разъёмы и другие переходные элементы.
Гибкие печатные платы — компактность и пластичность
Гибкие (flex) платы производятся на основе полиимидных или других термостойких диэлектриков, что позволяет им сгибаться без потери проводимости. Их основные достоинства:
-
возможность трёхмерной компоновки — особенно актуально в носимой электронике, датчиках, медицинских устройствах;
-
снижение количества соединительных элементов (разъёмов, шлейфов);
-
лёгкость и компактность конструкции.
Однако гибкие платы уступают жёстким по прочности, дороже в производстве и требуют более точной настройки процесса монтажа. Также для них сложнее реализовать многослойность, хотя современные технологии позволяют создавать гибкие платы с 4 и более слоями.
Жёстко-гибридные (flex-rigid) платы — лучшее из двух миров
Жёстко-гибридные печатные платы сочетают в себе как жёсткие, так и гибкие участки в одной структуре. Они особенно востребованы там, где важна компактность, надёжность и отсутствие разъёмов. Примеры — авиация, оборонная электроника, медицинская техника, компактные промышленные контроллеры.
Преимущества:
-
высокая плотность монтажа на жёстких участках;
-
гибкость в заданных зонах для пространственной компоновки;
-
уменьшение массы и объёма устройства;
-
отличная виброустойчивость.
Flex-rigid платы сложны и дороги в производстве, требуют точного проектирования, а срок их разработки обычно длиннее. Однако это компенсируется надёжностью и миниатюризацией конечного изделия.
Как выбрать подходящий тип платы
Решение принимается исходя из технических и производственных требований:
-
Если приоритет — надёжность и простота, выбирайте жёсткие платы.
-
Если важна гибкость конструкции и экономия пространства — используйте гибкие платы.
-
Если необходимо совместить прочность и возможность изгиба — оптимален вариант flex-rigid.
Также стоит учитывать климатические условия эксплуатации, уровень вибраций, требования к массовому производству, стоимость сборки и срок службы устройства. Правильный выбор типа печатной платы влияет не только на характеристики изделия, но и на успех его вывода на рынок.
