Что такое электромагнитные помехи и зачем с ними бороться

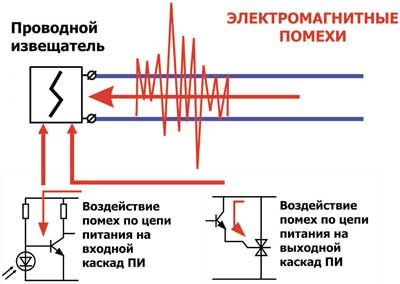

Электромагнитные помехи (EMI) — это нежелательные сигналы, которые могут нарушать работу электронных устройств. Эти помехи могут быть как внешними (например, от других работающих рядом устройств), так и внутренними — возникающими в самом изделии из-за несовершенной разводки, наводок и паразитных эффектов. Электромагнитная совместимость (EMC) — это способность устройства функционировать устойчиво в заданной электромагнитной среде, не создавая при этом помех другим приборам.
Снижение электромагнитных помех особенно важно при производстве профессиональной электроники: от медицинских приборов и промышленного оборудования до авиационной и автомобильной техники. Несоблюдение требований по EMC может привести не только к нестабильной работе, но и к отказу сертификации устройства или невозможности его использования в определённых условиях.
Основные источники и типы электромагнитных помех
Для эффективного подавления EMI важно понимать, откуда берутся помехи. Источниками могут быть:
-
высокочастотные импульсы, генерируемые микроконтроллерами, драйверами и преобразователями;
-
импульсные блоки питания;
-
длинные или неэкранированные проводники на печатной плате;
-
резкие изменения тока в цепях.
Помехи могут быть кондуктивными (распространяются по проводам) или радиочастотными (распространяются по воздуху). На практике оба типа часто присутствуют одновременно.
Методы борьбы с электромагнитными помехами
Для минимизации помех применяется комплексный подход, включающий технические и конструктивные меры. Вот ключевые методы:
-
Экранирование. Использование металлических корпусов, экранов и проводов в оплётке помогает изолировать чувствительные участки схем от внешних или внутренних наводок. Экранирование особенно важно в аналоговой и радиочастотной электронике.
-
Фильтрация. Фильтры, такие как LC-цепочки, ферритовые кольца и помехоподавляющие конденсаторы, устанавливаются на входах и выходах, чтобы отсечь высокочастотные наводки. Часто используются фильтры питания и сигнальные фильтры на интерфейсных линиях.
-
Оптимизация разводки печатной платы (PCB). Грамотная разводка — основа EMC. Следует избегать длинных “антенн” в виде дорожек, делать минимальные контуры заземления, предусматривать отдельные сигнальные и силовые земли, использовать многоуровневые платы с слоями заземления и питания.
-
Разделение аналоговой и цифровой частей схемы. Цифровые цепи, генерирующие множество импульсов, должны быть логически и физически отделены от аналоговых цепей, чувствительных к помехам. Это позволяет снизить уровень взаимных наводок.
-
Использование согласующих цепей. При передаче высокочастотных сигналов важно согласовать сопротивления линий передачи с нагрузкой и источником, чтобы избежать отражений и переизлучения сигналов.
-
Программные методы. В некоторых случаях можно снизить EMI за счёт корректной настройки частот ШИМ, управления токами потребления или программного ограничения фронтов импульсов.
Стандарты и тестирование на EMC
Разработка устройств с учётом EMC — это не только соблюдение технических рекомендаций, но и подготовка к сертификации по стандартам, таким как ГОСТ, EN, CISPR или ISO. Тестирование проводится в специальных безэховых камерах с использованием антенн и измерительных приборов. На этапе разработки рекомендуется проводить предварительные испытания, чтобы избежать дорогостоящих доработок на финальных стадиях проекта.
Многие компании-производители электроники, включая Электроника+, закладывают требования EMC уже на этапе проектирования, что помогает выпускать стабильные и надёжные устройства, соответствующие современным требованиям безопасности и совместимости.
Заказать разработку и производство устойчивых к помехам устройств
Компания Электроника+ специализируется на разработке и производстве электроники на заказ с учётом требований EMC. Мы обеспечиваем полный цикл работ: от проектирования печатных плат с грамотной разводкой до SMD-монтажа, сборки и проверки на помехоустойчивость. Благодаря опыту в создании устройств для промышленности, транспорта и медицины, мы предлагаем эффективные решения по экранированию, фильтрации и EMC-оптимизации.
Обратитесь в Электроника+, чтобы заказать профессиональное производство электронных устройств, соответствующих стандартам электромагнитной совместимости.
